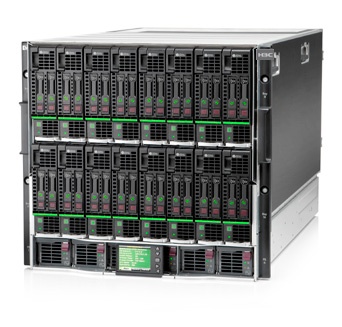

H3C FlexServer UIS8000 刀片机箱
H3C FlexServer UIS8000刀片机箱采用了一系列全新的技术，提供了简化的管理、强大的处理能力、超强的网络带宽、更高效的供电和散热。1个UIS8000刀片机箱可以支持16块半高刀片服务器或8块全高刀片服务器。H3C FlexServer UIS8000机箱可提供模块化服务器、互连模块和存储组件、电源模块、散热模块及网络模块。该机箱10U高，可容纳16块半高刀片服务器或8块全高刀片服务器以及可选的冗余网络和存储互连模块。它内置一个共享的中置背板，可将刀片服务器一次性连接到网络和共享存储设备。 通过OA管理模块和远程管理模块来管理服务器，并可实现全面地控制。 * 节能技术：与动态功率封顶的精确测量和控制相结合，可在无损性能的前提下节能和回收闲置电能。 * 互联架构：连线一次便可动态添加、替换或恢复刀片服务器，不影响网络和存储或产生其他操作。 * 中置背板：无单点故障，可使用户业务正常运行。 * 板载管理：提供了实用的管理工具并简化了日常管理，问题告警，便于用户问题定位及恢复。
高性能和高度灵活的网络连接：UIS8000 刀片机箱背板带宽高达 10TB，可以支持多种不同的网络类型。UIS 网卡可支持单端口虚拟成 4 个虚端口，支持 TOE、ICP/IP 卸载、iSCSI 加速、SR-IOV、FCOE，实现刀箱内的网络高可用，实现机箱内 LAN 交换模块损坏、机箱内 LAN 交换模块与主干交换机网络连接故障、单台主干交换机故障时，数据库集群仍能正常工作，客户机仍能正常访问业务，故障切换时间小于 1 秒。
全冗余设计： UIS8000 刀片机箱采用模块化设计，所有组件都支持热插拔。UIS8000 刀片机箱背板是完全没有活动组件的背板，并且服务器和网络互联模块之间采用冗余的链路连接，避免了单点失效的可能。UIS8000 刀片机箱采用了由多个 Active Cool 风扇组成的冗余热插拔散热系统。
简化的初始安装和管理：创新的板载 LCD 管理面板可在短时间之内快速完成服务器的安装和配置，不管是在本地或远程管理，采用向导式的管理界面都可以大大减化日常工作，加快故障的判断和修复。
更高效率：和传统机架式服务器相比，更低的功耗，占用空间更少，连接线缆的数量更少。
模块化热插拔组件：刀片服务器、存储和其他模块化组件可以在不断电的情况下方便地添加或移除。
管理灵活：对刀片模块和网络连接模块的管理不局限于一个刀片机箱内，系统可以允许跨刀片机箱的资源整合和共享。且每个刀箱无需安装管理软件，通过管理模块可远程实时监控整个机箱和跨机箱整个机架服务器的正面、背面各部件的真实图形监控，显示内部网络互联、监控电源和风扇利用率，监控散热情况，并直接链接虚拟电源、虚拟 KVM 和虚拟光驱。
集成共享的电源和散热系统：刀片系统可以提供最佳的能耗比和最佳的冷却效率。
简单的管理方式：不需要复杂的规划就可以完成数据中心的系统冗余、电源、冷却和管理等方面的设计，模块化扩展的服务器、存储和网络设备全部可以通过一个控制台来进行管理。硬盘托架支持蓝色背光显示和状态灯旋转显示，防止读写数据中拔出硬盘；UIS 提供 LCD 液晶显示屏，能够对刀箱进行初始化设置，如管理口 IP 地址设置，且显示设备的监控告警等。
投资保护：刀箱中可以安装多种不同规格的服务器和网络设备。
设备托架 | 最多支持16块半高刀片服务器 最多支持8块全高刀片服务器 支持混合配置 | |
互联托架 | 可以支持8个网络互联模块 | |
电源 | 机箱内集成，最多可以配置6个单相电源 | |
风扇 | 集中冗余风扇，最多可以配置10个主动智能散热风扇 | |
管理 | 冗余OA管理模块--LAN和串行访问 支持本地KVM连接 | |
尺寸 | 44.7cm(宽)×81.3cm(深)×44.2cm(高) | |
满配重量 | ≤219Kg | |
输入电压 | 交流 | 额定电压范围：200V～240V AC，50/60Hz |
直流 | 额定电压范围：-36V～-72V DC | |
工作环境温度 | 5ºC～40ºC | |
工作环境湿度 | 10%～90% | |
Flex-10 26 端口 VC 模块 | 端口形态 | 下行口：16*10GE 上行口：10*10GE 堆叠口：4*10GE |
网络特性 | 支持端口虚拟化为 4 个虚端口； 支持无状态计算； | |
FlexFabric 24 端口 VC 模块 | 端口形态 | 下行口：16*10GE 上行口：8*10GE（其中 4 个可切换为 8Gb FC 口） 堆叠口：2*10GE |
网络特性 | 支持端口虚拟化为 4 个虚端口； 支持无状态计算； 支持 FCOE； | |
VC-FlexFabric-20/40G-F8 | 端口形态 | 16*20Gb（可支持 16 个 FCoE 通道）下行口，8*10Gb (SFP+，其中 4 个可切换为 FC 中继端口)+4*40G 上行口 |
网络特性 | 支持端口虚拟化为 4 个虚端口； 支持无状态计算； 支持 FCOE； | |
B6300XLG 以太网模块 | 端口形态 | 下行口：16*10GE 上行口：8*10GE + 4*40GE 堆叠口：4*10GE |
网络特性 | 支持 FCOE/IRF/VEPA/SPB/TRILL； | |
B6300G/XG 以太网模块 | 端口形态 | 下行口：16*GE 上行口：4*GE + 4*10GE 堆叠口：1*10GE |
网络特性 | 支持 FCOE/IRF/VEPA/SPB/TRILL； | |
24 端口 FC VC 模块 | 端口形态 | 下行口：16*8Gb 上行口：8*8Gb |
网络特性 | 支持 NPIV 模式，支持 N_Port； | |
B 系列 8Gb FC 网络模块 | 端口形态 | 下行口：16*8Gb 上行口：8*8Gb |
网络特性 | 支持 E_Port、F_Port、FL_Port； | |
VCM-FC-16Gb-24P | 端口形态 | 下行口：16*16Gb 上行口：8*16Gb |
网络特性 | 支持 NPIV 模式，支持 N_Port； | |
SANS-16 | 端口形态 | 下行口：16*16Gb 上行口：12*16Gb |
网络特性 | 支持 E_Port、F_Port、FL_Port； |
Flex-10 26端口VC模块 | 端口形态 | 下行口：16*10GE 上行口：10*10GE 堆叠口：4*10GE |
网络特性 | 支持端口虚拟化为4个虚端口； 支持无状态计算； | |
FlexFabric 24端口VC模块 | 端口形态 | 下行口：16*10GE 上行口：8*10GE（其中4个可切换为8Gb FC口） 堆叠口：2*10GE |
网络特性 | 支持端口虚拟化为4个虚端口； 支持无状态计算； 支持FCOE； | |
VC-FlexFabric-20/40G-F8 | 端口形态 | 16*20Gb（可支持16个FCoE通道）下行口，8*10Gb (SFP+，其中4个可切换为FC中继端口)+4*40G上行口 |
网络特性 | 支持端口虚拟化为4个虚端口； 支持无状态计算； 支持FCOE； | |
B6300XLG以太网模块 | 端口形态 | 下行口：16*10GE 上行口：8*10GE + 4*40GE 堆叠口：4*10GE |
网络特性 | 支持FCOE/IRF/VEPA/SPB/TRILL； | |
B6300G/XG以太网模块 | 端口形态 | 下行口：16*GE 上行口：4*GE + 4*10GE 堆叠口：1*10GE |
网络特性 | 支持FCOE/IRF/VEPA/SPB/TRILL； | |
24端口FC VC模块 | 端口形态 | 下行口：16*8Gb 上行口：8*8Gb |
网络特性 | 支持NPIV模式，支持N_Port； | |
B系列8Gb FC网络模块 | 端口形态 | 下行口：16*8Gb 上行口：8*8Gb |
网络特性 | 支持E_Port、F_Port、FL_Port； | |
VCM-FC-16Gb-24P | 端口形态 | 下行口：16*16Gb 上行口：8*16Gb |
网络特性 | 支持NPIV模式，支持N_Port； | |
SANS-16 | 端口形态 | 下行口：16*16Gb 上行口：12*16Gb |
网络特性 | 支持E_Port、F_Port、FL_Port； |
型号 | 描述 | 备注 |
VC-UIS8000-Z | H3C UIS8000,4*FAN,1*POWER,1*OA,单相电源输入,统一基础架构系统 | |
PWR-2400W-P | 2400W热插拔高级电源模块 | 选配机箱电源模块 |
FAN-C8000 | BLc8000刀片机箱风扇 | 选配机箱风扇 |
OA-KVM-C8000 | BLc8000刀片机箱带KVM的管理模块 | 选配冗余OA模块 |
LS-FlexNetwork B6300G/XG | H3C FlexNetwork B6300G/XG刀片式交换机 | 以太网网络模块 |
LS-FlexNetwork B6300XLG | H3C FlexNetwork B6300XLG刀片式交换机 | 以太网网络模块 |
VCM-Flex10-26P | Flex-10 26端口刀片系统的VC模块 | VC网络模块 |
VCM-FC-24P | 24端口的FC VC模块 | VC网络模块 |
VCM-FlexFabric-10GE-24P | FlexFabric 10 24端口刀片系统的VC模块 | VC网络模块 |
SANS-8/12c-B | B系列8Gb FC SAN交换机(内部端口和外部端口总激活数12个) | FC网络模块 |
SANS-8/24c-B | B系列8Gb FC SAN交换机(内部端口和外部端口全部激活) | FC网络模块 |
VCM-FC-16Gb-24P | 16Gb 24端口的FC VC模块 | VC网络模块 |
SANS-16/28-B | B系列16Gb FC SAN交换机(内部端口和外部端口全部激活) | FC网络模块 |
SANS-16/16-B | B系列16Gb FC SAN交换机(内部端口和外部端口总激活数16个) | FC网络模块 |
