H3C ONEStor分布式存储系统



领先的分布式架构

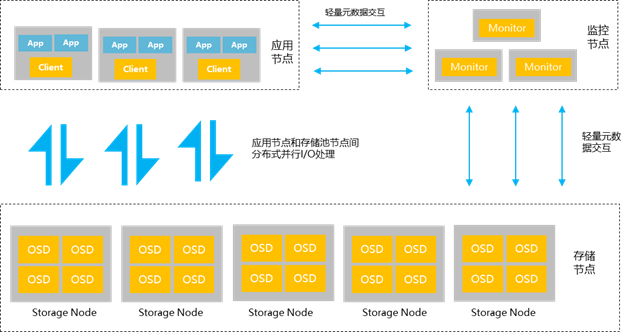

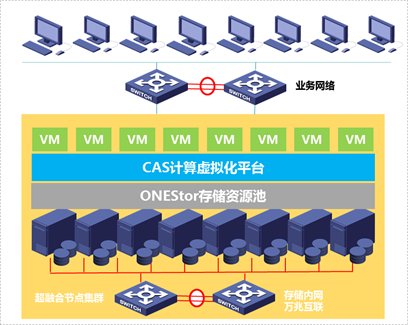

H3C ONEStor 存储系统采用全分布式的架构：分布式管理集群，分布式哈希数据分布算法，分布式无状态客户端、分布式 Cache 等，这种架构为存储系统的可靠性、可用性、自动运维、高性能等方面提供了有力保证。其系统架构组成如下图所示：

自动化的运维能力

存储集群自动化快速部署，包括批量部署、单节点增减、单磁盘增减等，加快系统上线速度。

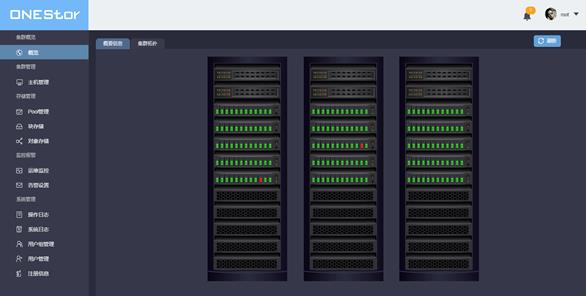

自动监控报警系统，发生故障时能快速界定问题、排查故障，提高运维效率。

可根据不同硬件能力，灵活地对集群中的节点进行配置部署，提高硬件资源利用率。

方便地进行故障域隔离，以及对数据存储位置进行灵活选择，提高业务应用可靠性。

自动化的数据均衡能力，增删节点或者节点故障时，自动进行数据恢复，保证集群的高可用性。

线性扩展能力

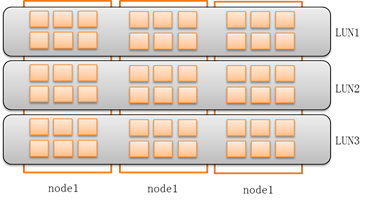

ONEStor 系统采用分布式系统设计，其存储容量和性能随着服务器节点以及硬盘数量的增加而线性增加。由于每个 LUN 都横跨全部节点服务器和物理磁盘，所以每个 LUN 都可以利用全部服务器和物理磁盘的性能，从而提供比传统存储更高的性能。

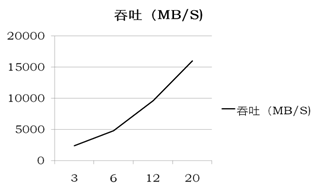

下面图示显示 ONEStor 系统的 IOPS 和吞吐能力随节点服务器数量的增加而线性增加的状态。

图 2 IOPS 随着节点的增加线性增加

高可靠性

（1）多副本机制

对存储系统来说，可靠性一般指其对存储的数据无差错地保存能力，一般以在一段时间内的不出错的概率来表示，而 ONEStor 存储系统的数据可靠性最高可以达到 11 个 9，即 99.99999999%。

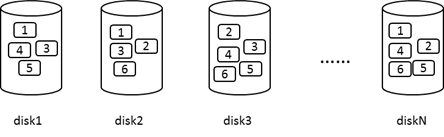

为了对数据存储获得高可靠性，常用的方法就是多副本技术，即把用户的数据在存储体中存放多份，比如典型的 3 副本。在这种情况下，只有在 3 份数据全部丢失，用户的数据才会真正丢失。在 ONEStor 系统中，数据的多副本分布示意图如下图所示。

（2）数据强一致性

所谓一致性，粗略地说， 就是分布式系统通过副本控制协议，使得从系统外部读取系统内部各个副本的数据在一定的约束条件下相同。依据一致性的强弱条件不同，副本一致性可以分成若干级别，如强一致性、单调一致性、会话一致性、最终一致性等。在 ONEStor 系统中，采用副本强一致性，只有当所有副本全部都完成写入以后才会进行确认返回，将用户数据可靠性放在了整个存储系统的第一位，保障用户数据的最高可靠性。

灵活的分区存储

存储集群的性能取决于两方面：一方面是单节点的能力，另一方面是系统的扩展能力。ONEStor 系统的性能可以随节点的规模而线性扩展，所以对第二点来说，已经达到了最大化。对于单节点的能力，ONEStor 在系统设计和硬件配置方面非常灵活，可以实现不同硬盘类型的混合部署方式，实现分区存储。

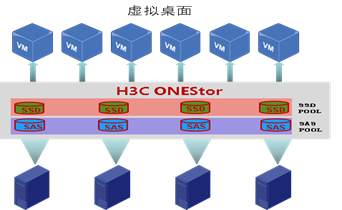

ONEStor 系统支持的硬盘类型包括：全 HDD、SSD+HDD 混合组网、全 SSD。在 SSD+HDD 混合组网模式下，ONEStor 系统既可以将 SSD 作为 Cache 使用，也可以将 SSD 和 HDD 放到不同的 pool(存储池)，做分层存储使用。这样的混合部署方式既可以发挥 SSD 的 IOPS 和吞吐量的优势，又可以发挥 HDD 的容量和价格优势，是目前最合理和广泛的使用方式。

提供统一存储服务

从存储系统的业务供给能力角度看，不同的存储系统可以提供块存储（FC SAN/IP SAN）、对象存储（Object）、文件存储（NFS、CIFS 等）三种不同类型的存储服务。假如用户有多种需求，就需要购买不同类型的存储系统。

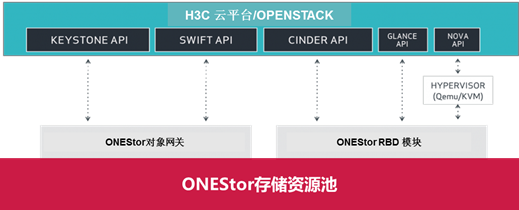

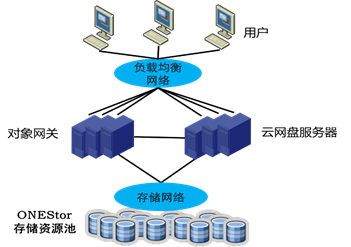

H3C ONEStor 分布式存储系统就可以彻底解决这样的用户需求，ONEStor 单平台即可提供块、对象、文件等多种不同的存储接口，为用户提供多种不同的存储服务，从而达到统一存储的特性，降低多种存储系统带来的运维复杂度，提高存储资源利用率，节省机房空间。
