H3C S5110-SI 系列绿色节能以太网交换机
H3C S5110-SI 系列以太网交换机是 H3C 公司自主开发的全千兆以太网交换机产品，具备丰富的业务特性，广泛应用于企业网和园区网的接入。S5110-SI 系列交换机在满足高性能接入的基础上，采用新一代绿色节能设计理念，给用户带来一个高性能、高性价比、绿色节能的接入网络。 H3C S5110-SI 系列以太网交换机目前包含如下型号： * S5110-10P-SI： 8 个 10/100/1000Base-TX 以太网端口，2 个 100/1000Base-X SFP 端口； * S5110-28P-SI：24 个 10/100/1000Base-TX 以太网端口，4 个 100/1000Base-X SFP 端口； * S5110-52P-SI：48 个 10/100/1000Base-TX 以太网端口，4 个 100/1000Base-X SFP 端口；
高性能与灵活扩展能力
H3C S5110-SI 系列交换机支持所有端口线速转发，满足了用户对高带宽的需求。S5110-SI 系列交换机至少支持 2 或 4 端口千兆上行，并且 SFP 端口既可以支持百兆光模块，也可以支持千兆光模块，在降低用户成本的同时，更好的考虑了用户后续升级的实际需求。H3C S5110-SI 系列交换机可支持 32 台设备的堆叠，最大扩展至 1664 个 100/1000M 端口，支持不同端口设备的混合堆叠。具有即插即用、单一 IP 管理。同时大大降低系统扩展的成本，保护了用户投资。
增强的多业务能力
H3C S5110-SI 系列交换机支持端口限速以及流限速功能，防止恶意侵占网络带宽，也为网络带宽的精细化管理提供了手段。
H3C S5110-SI 系列交换机支持丰富的队列调度算法，可以以不同的优先级将报文放入端口的输出队列。
H3C S5110-SI 系列交换机支持丰富的 IPv6 管理功能及支持丰富的 IPv6 业务特性等。
专业的防雷功能
H3C S5110-SI 系列交换机采用专业的内置防雷技术，支持支持业界领先的 6KV 业务端口防雷能力，使其在比较恶劣的工作环境中也能极大的降低雷击对设备的损坏率。
绿色节能
H3C S5110-SI 系列是 H3C 新一代绿色节能以太网交换机，采用多种绿色节能设计，包括 auto-power-down（端口自动节能），如果在一段时间内接口状态始终为 down，则系统自动停止对该接口供电，自动进入节能模式；支持一键节能模式，通过控制设备上指示灯亮 / 灭以及端口节能状态降低能耗；支持 EEE 节能功能，端口如果在连续一段时间之内空闲，系统会将该端口设置为节能模式，当有报文收发时再通过定时发送的监听码流唤醒端口恢复业务，达到节能的效果，满足材料环保与安全性的欧盟 RoHS 标准。
简单易用的网络管理
H3C S5110-SI 系列交换机支持通过 FTP、TFTP 实现设备的远程升级，支持 SNMP v1/v2/v3，可支持 Open View 等通用网管平台，以及 iMC 智能管理中心。支持 CLI 命令行，Web 网管，TELNET，使设备管理更方便。并且支持 SSH2.0 等加密方式，使得管理更加安全。
三层功能
H3C S5110-SI 系列交换机支持简单的三层功能，支持静态路由及 RIP 协议，提供三层路由接口。
属性 | S5110-10P-SI | S5110-28P-SI | S5110-52P-SI |
交换容量 | 256Gbps | ||
包转发率 | 17Mpps | 66Mpps | 102Mpps |
管理端口 | 1 个 Console 口 | ||
固定端口 | 8 个 10/100/1000Base-T 以太网端口 2 个 1000Base-X 以太网端口 | 24 个 10/100/1000Base-T 以太网端口 4 个 1000Base-X 以太网端口 | 48 个 10/100/1000Base-T 以太网端口 4 个 1000Base-X 以太网端口 |
端口汇聚 | 支持 LACP 支持手工聚合 每个聚合组最大支持 8 个端口 | ||
二层环网协议 | 支持 STP/RSTP/MSTP | ||
VLAN | 支持基于端口的 VLAN 支持基于 MAC 的 VLAN 支持 GVRP 支持 GUEST VLAN | ||
DHCP | 支持 DHCP Client 支持 DHCP Relay 支持 DHCP Snooping 支持 DHCP Snooping Option82 | ||
IP 路由 | 支持静态路由，RIP | ||
组播 | 支持 IGMP Snooping、支持快速离开 支持 MLD Snooping 支持组播 VLAN | ||
堆叠 | 支持最大 32 台设备混合堆叠 | ||
镜像 | 支持端口镜像 支持流镜像 | ||
ACL | 支持 L2～L4 包过滤功能，可以匹配报文前 80 个字节，提供基于源 MAC 地址、目的 MAC 地址、源 IP 地址、目的 IP 地址、IP 协议类型、TCP/UDP 端口、 TCP/UDP 端口范围、VLAN 等定义 ACL。 支持基于端口、VLAN 下发 ACL 支持基于时间段（Time Range）的 ACL 支持基于硬件的 IPv6 ACL 和 QoS | ||
QoS | 支持 Diff-Serv QoS 每个端口支持 8 个输出队列 支持 802.1p/DSCP 优先级映射 支持队列调度机制 支持优先级标记 Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 | ||
安全性 | 用户分级管理和口令保护 支持 Guest VLAN 支持 IEEE 802.1X 认证 / 集中 MAC 地址认证 支持 AAA&RADIUS&HWTACACS 认证 支持 MAC 地址学习数目限制 支持 MAC 地址黑洞 支持 SSH 2.0，为用户登录提供安全加密通道 支持 SSL，保障数据传输安全 支持 HABP 支持端口隔离 支持广播报文抑制 支持主备数据备份机制 支持 IP＋端口的绑定、IP+MAC 的绑定、端口＋MAC 的绑定、IP+MAC + 端口的绑定、IP+MAC + 端口 + VLAN 的绑定的功能 | ||
系统管理 | 支持 Console/AUX Modem/Telnet/SSH2.0 命令行配置 支持 FTP、TFTP、Xmodem、SFTP 文件上下载管理 支持 SNMP V1/V2c/V3 支持 RMON 支持 NTP 时钟 支持系统工作日志 支持集群管理 支持 H3C iMC 智能管理中心 | ||
环境温度 | 运行环境温度：0℃～45℃ 存储环境温度：-40℃～70℃ | ||
环境湿度 | 运行环境湿度：5%～95%（非凝结） 存储环境湿度：5%～95%（非凝结） | ||
环保 | China RoHs,、EEE | ||
重量（满配置） | ≤ 1kg | ≤ 2.2kg | ≤ 3.4kg |
功耗 | ≤ 9W | ≤ 19W | ≤ 32W |
输入电压 | AC：100V～240V AC，50/60Hz | ||
外形尺寸（长 × 宽 × 高）（单位：mm） | 266×162×44 | 440×173×44 | 440×238×44 |
千兆接入方案
在大中型企业园区网中，S5110-SI 系列以太网交换机可作为接入交换机，提供了高性能、大容量的交换服务。

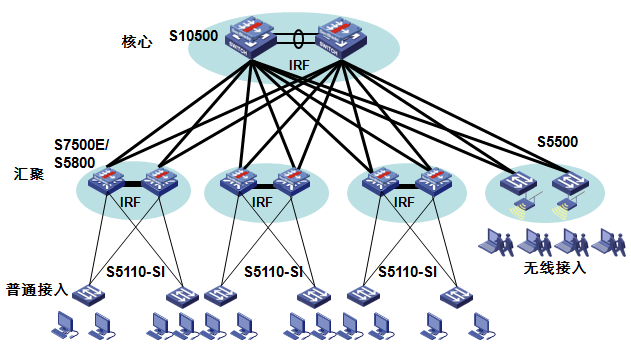

S5110-SI 系列交换机园区接入组网示意图
根据产品具体型号选择配置的机箱
描述 | 数量范围 | 备注 |
H3C S5110-SI 千兆交换机 | 1 | 可选 |
H3C S5110-SI 系列交换机选配光模块型号
SFP 模块名称 | 中心波长 | 连接器类型 | 线缆规格及最大传输距离 | 数量 | 备注 |
1000BASE-SX-SFP | 850nm | LC | 50/125µm 多模光纤 550m | 0～4 | 可选 |
62.5/125µm 多模光纤 275m | 0～4 | 可选 | |||
1000BASE-LX-SFP | 1310nm | 9µm/125µm 单模光纤 10km | 0～4 | 可选 | |
1000BASE-LH-SFP | 9µm/125µm 单模光纤 40km | 0～4 | 可选 | ||
1000BASE-ZX-LR-SFP | 1550nm | 9µm/125µm 单模光纤 40km | 0～4 | 可选 | |
1000BASE-ZX-VR-SFP | 9µm/125µm 单模光纤 70km | 0～4 | 可选 |
